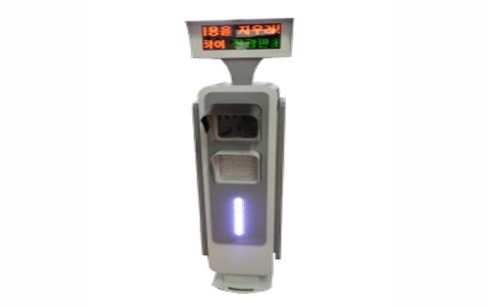

차량번호 인식기
개요
- 본 기기는 출입하는 차량의 번호판을 자동으로 인식하여
DB 검색 후 차량의 진, 출입을 통제 하는 기기이다.
RF 인식 시스템을 대체할 수 있으며 보안기능이 우수한 최신 유비쿼터스 시스템이다.
카메라
| 동기방식 | 내/외 동기방식 |
|---|---|
| 셔터속도 | 1/60 – 1/10,000 |
| 조명장치 | 735nm |
| 조명각도 | 20도 |
| 해상도 | 200만화소 고해상도 CMOS |
| 최저조도 | 0.2Lux 이하 고감도 |
| 주전원 | AC 220V, 60Hz |
| 동작온도 | -30℃ ~ +50℃ |
제품 특징
- 카메라(렌즈), 조명장치 등을 제어하고 카메라로 촬영한 영상을 처리하여 중앙관리컴퓨터로 전송한다.
- 주, 야간 및 기타 환경에서도 촬영된 영상의 번호판 식별이 가능하고 글자의 번짐 현상이 없어야 하며 차량번호판 사진촬영 정확도는 97% 이상 유지되어야 한다. 단, 차량번호판 자체가 불량인 경우는 제외한다.
- 주, 야간 등 주변 환경을 판단하여 조명장치의 On/Off 제어를 하여야 한다.
- 카메라 및 렌즈 제어, 정지영상출력, 영상저장 등이 가능해야 하며 차량영상 화상변화에 따라 가장 적합한 렌즈제어(Iris)를 통해 최적의 영상을 확보하여야 한다.
- 중앙관리 컴퓨터와 통신이상이 발생할 경우 처리된 자료를 저장하여 통신 복구시 자료 전송이 가능하여야 한다.
- TCS INTERFACE 로부터 전송되는 차량처리 데이터를 받아 영상에 대한 파일이름을 부여하여야 한다.

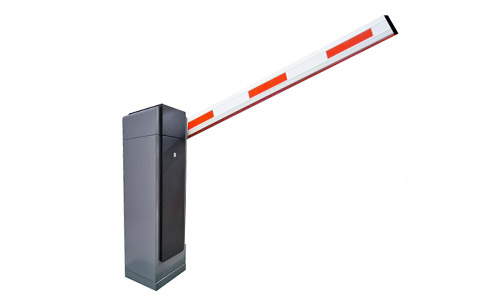

차단기
특징
- 차량의 입/출차시 차량통제시스템과 연동하여 자동으로 차량 게이트의 차단봉을 연다.
- 차량의 루프코일을 통과하면 차단봉은 자동으로 닫힌다.
- 규정된 절차 이외의 차량에 대한 출입을 통제하기 위해 사용한다
상세사양
| 사용전원 | AC 220V/60Hz |
|---|---|
| 구동전원 | DC 24V |
| 사용전력 | 상시 2W, 동작 시 60W |
| 사용온도 | -20℃ ~ 60℃ |
| 동작구조 | BLDC 모터, 크랭크 구동방식 |
| 차단기바 | 3m 사각바 / 알루미늄 재질 |
| 감속비율 | 100 : 1 |
| 규격 | 350(W) x 350(D) x 1130(H)mm |

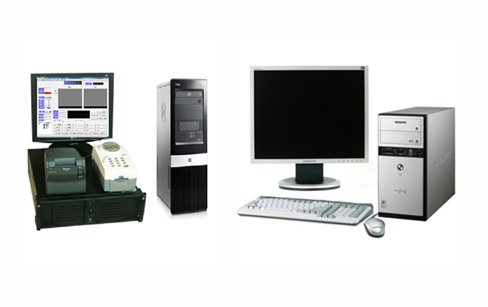

요금 정산기
주요기능
- 주차권 판독기에 넣으면, 요금계산기는 자동으로 요금을 계산하여 주차요금이 요금표시기에 표시되고, 요금정산이 끝나면 영수증이 발행(선택)되고 차량 게이트가 Open되어 차량 통과
- 회차 차량을 위한 SERVICE TIME(0~99분) 및 출구에서 혼잡으로 인한 지체시간 보상을 위한 GRACE TIME(0~99분)설정 기능 지원
- 시간할인, 요금할인, 할인 및 주,야 복수 시간대 등의 요금체계설정주차 요율 별 관리 및 계산 기능 지원
- 일반집계 (일보/월보/년보)를 수시로 출력 기능 지원
- 출입주차대수,현재대수의 다양한 집계 데이터가 출력 지원
- 영수증 발행은 자동발행/수동발행 선택 가능.
- 근무개시, 종료 일시분, 계원별 정산회수, 계원별 정정키 사용회수 등 계원근무기록을 확인 가능
- 판독불능티켓, 분실티켓, 무료티켓에 대한 처리 지원
- 각 구성 유니트는 타 장비와 호환성
- 차종구분에 따른 요금이 자동적으로 계산되고 추후 집계 시 차종별로 분류 및 산출
- 주차 요금 체계는 시스템 설명의 주차 요금 체계와 동일한 기능 지원
- 발생한 모든 데이터는 관리용 컴퓨터로 즉시 전송 가능
- 이미지켑쳐기능 보유(Option)
- 입차차량촬영
- 출차차량촬영

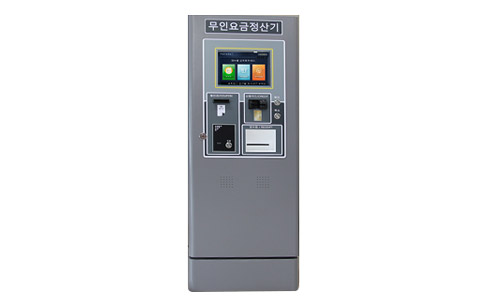

무인요금 정산기
주요기능
- 언어선택 보턴기능 : 3개국어(한국어/영어 표준 및 나머지 1개국어 Option대응가능) 주내장으로 사용자가 언어를 선택하여 사용가능(LCD).
- 신용카드 판독 및 교통카드 판독가능(Option).
- 작동을 편리하게 하는 안내방송 및 주차요금을 음성안내를 통하여 출력가능 정산 도중이라도 언어절환 가능
- 도난방지 알람 내장/전천후 방수형 케이스.
- 감사용지/영수증프린트.: 서멀프린터로 고속출력가능
- 출구정산 시스템과 사전정산 시스템으로 운영가능.
- 무효주차권 처리를 위한 주차권 추적.
- Real-Time 감시와 제어를 위한 온라인 통신.
- 각종 티켓 및 지폐 4 방향 판독.
- 고객 이용시 관리자 호출을 위한 인터컴 내장.
- 대형 LCD(10.4인치) 안내표시판 내장. / 터치스프린 사용
- 옥내설치형
- 비상시에 유인요금계산기로 절환하여 계원에 의한 요금징수 및 징수된 금액을 전송받을수 있음.(절환방식 : 마스터카드삽입으로 쉽게 절환가능)
- 영수증분실시 재발행가능
- 인체검지센서 장착(약70센치 이내)
- 감사용으로 FLASH Memory Card 장착
- 메모리카드를 빼서 저장되어 있는 DATA를 PC에 저장 가능
특징
| 구분 | 사양 |
|---|---|
| 온라인 감시 자료 | PC로 전송 |
| 문이 개방됐을 때나 거스름 돈이 없을 때, 동전, 지폐, 수집통이 꽉 찼을 경우 | |
| 감시용지(영수용지)보충시나 기능장애가 발생 하였을 때에 PC에서 감지 가능 | |
| 온라인 제어 | PC로부터 전송 |
| 영업/휴업 지시가 가능하고 표준 시간을 맞출 수 있음 | |
| PC에서의 프로그램 다운로딩 방식으로 PC에서 프로그램을 설정 가능 | |
| 취급 주차권 | 일반 주차권/ 정기권 / 서비스권 / 정액권 / 정회권 / 행사권 |
| OS를 Windows CE를 탑재하여 유지보수 및 조작을 용이하게 함 |
사양
| 구분 | 사양 |
|---|---|
| 사용 전압 | AC 220V±10%, 60Hz |
| 소비 전력 | 상시 60W, 작동시 360W, 히타포함 1200W |
| 사용주의 온도 | -25℃ ~ 40℃(HEATER 포함) |
| 습도 | 10% ~ 90%(단, 결로 없을시) |
| 시계 | 수정 발진식 오차±3초 (만년 카렌다) |
| 정전 보상 | 3년 |
| 형태 | 자립 방수형 |
| 프린트 방식 | 폭 85mm 서멀 프린터 방식 |
| 중량 | 210kg |
| 요금 / 입금표시 | 7SEGEMENT 액정 표시 5행 |
| 통신 사양 | RS-485 |

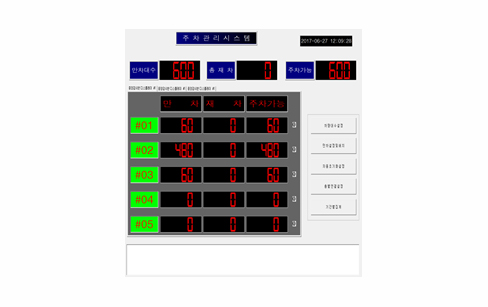

중앙 감시반
개요
- 입차 또는 출차 차량 진행상태 신호를 받아 자동으로 연산하려 정보전송각층의 만차 대수를 현장 상황에 따라 설정가능 입구표시 만차등에 주차현황 정보표출
사양
| 형상 및 구조 | 벽부 자립형 |
|---|---|
| 공급전원 | AC 220V 단상 |
| 만차대수 | 3자리 |
| 주차대수 | 3자리 |
| 통신 | RS-485 |
| 관리층수 | 2개층용 |
| 외형치수 | 350×110×630 |
| 재질 | 철판 두께 1.2mm |

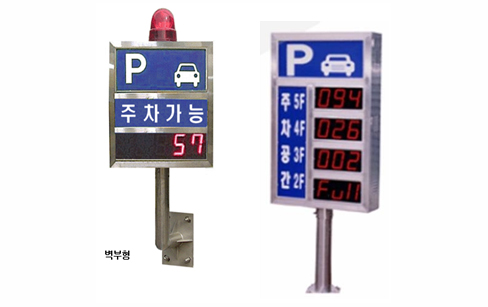

입구표시 만차등
개요
- 주차유도서버로부터 각 층별의 주차가능 대수 또는 주차대수 데이터를 수신하여 디지털로 표시함으로써 운전자에게 보다 정확한 주차장 정보를 제공하여 차량의 주차 가능 층을 유도해 주는 신호등이다.
사양
| 형태 및 구조 | 자립 방수형 | |
|---|---|---|
| 공급전원 | AC 220V, ±10%, 50/60HZ | |
| 소비전력 | 상시 30W 작동시 180W | |
| 재질 | SUS 1.5T | |
| 컨트롤 보드 | 사용소자 | MICRO PROCESSOR 8BIT |
| MEMORY | ROM - 8KB, RAM - 256BYTE | |
| 전송방식 | RS - 485 | |
| 디지털 표시부 | 사용소자 | 고휘도 LED |
| 크기 | 128*128 | |
| 표시 자릿수 | 3자리, 2자리 | |
| 만차표시 | 만차, 999 | |
| 입구 표시부 | 아크릴 인쇄 | |
| 외형치수 | 1,000 X 470 X 150 |

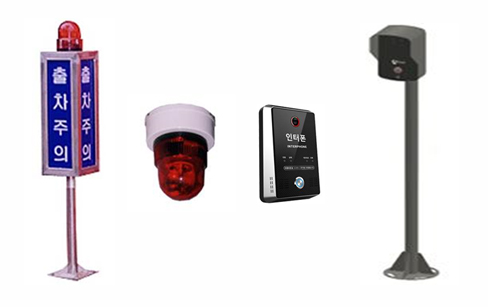

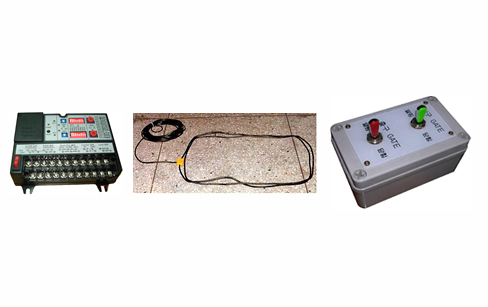

기타장비들
